ZQDF電磁閥

產品概述

ZQDF(Y)系列蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。

本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-F系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

產品特點

1、耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性良好。
2、耐熱：電磁部分、密封件全部采用特種耐高溫電工材料，并采用了有效的隔熱措施。
3、耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
4、可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零的情況下也能可靠工作。
5、反饋信號顯示—綠線和紅線同為電磁閥開啟，綠線和黃線同為電磁閥關閉。

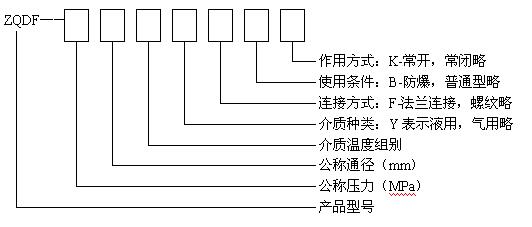

型號編制說明

工作原理

ZQDF系列電磁閥閥芯由主閥與導閥結構組成，開啟時動作分步實現，主閥和導閥分步使用電磁力和壓差直接開啟主閥口。常閉型當電磁線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯在一起，此時主閥上腔的壓力通過導閥口卸荷，主閥下腔壓力大于上腔壓力，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質從進口流向出口呈通路。當電磁線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質從平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧和壓力的作用下關閉主閥，介質切斷不流通。常開型于此相反。

技術參數

?????口徑參數	15	20	25	32	40	50
公稱壓力（Mpa）	1.6
工作壓差（Mpa）	0～1.6			0.05～1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	油水液體	熱水	高溫水、油
介質溫度°C （mm）	≤60	≤180	≤220	≤60	≤180	≤220
電源電壓	AC220V ??其他規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
泄漏量（ml/min）	按JB/T7352-94•F規定
功耗（VA)	50

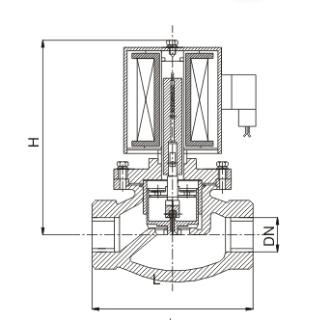

外形及連接尺寸

公稱通徑DN	螺紋連接
	外形尺寸		內螺紋
	H	L	G
15	153	92	½
20	153	92	¾
25	153	110	1
32	176	120	1¼
40	176	140	1½
50	192	162	2
65
80
100

外形及連接尺寸

公稱通徑DN	螺紋連接
	外形尺寸		內螺紋
	H	L	G
15	153	92	½
20	153	92	¾
25	153	110	1
32	176	120	1¼
40	176	140	1½
50	192	162	2
65
80
100

技術參數

?????口徑參數	15	20	25	32	40	50
公稱壓力（Mpa）	1.6
工作壓差（Mpa）	0～1.6			0.05～1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	油水液體	熱水	高溫水、油
介質溫度°C （mm）	≤60	≤180	≤220	≤60	≤180	≤220
電源電壓	AC220V ??其他規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
泄漏量（ml/min）	按JB/T7352-94•F規定
功耗（VA)	50
