ZCM煤氣電磁閥

下一條：ZCS W電磁閥上一條：ZCLI電磁閥

產品簡介安裝尺寸技術參數樣本下載

產品簡介

產品名稱：ZCM煤氣電磁閥
類型：煤氣電磁閥
公稱通徑：DN15-DN300
公稱壓力：1.0Mpa
溫度范圍：≤60℃
材料：鑄鐵、碳鋼、不銹鋼、鑄不銹鋼、鑄鋼等
關鍵詞：ZCM煤氣電磁閥電磁閥煤氣電磁閥

產品概述

ZCM電磁閥適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱然燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構。它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

技術參數和性能

公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200		250	300
公稱壓力(Mpa)	1.0
工作壓差(Mpa)	0~0.02						0~0.1
功耗（VA）	70			90			150		870		1100		3000
介質溫度(℃)	-20～+80
工作介質	煤氣、液化石油氣、天然氣等
環境溫度(℃)	-40～+60
電源電壓	AC220V，其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數(KV)
泄漏量(ml/min)	按JB/T7352-94·F規定
防爆標志	ExdIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
閥體材質	鑄鐵

工作原理

本閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。

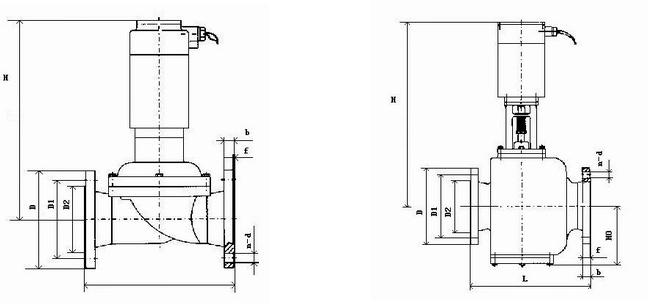

安裝尺寸

公稱通徑DN	外形尺寸				法蘭連接
公稱通徑DN	H	L	D	D1	D2	b	F	N-d
15	210	130	95	65	46	14	2	4-φ14
20	210	150	105	75	56	16	2	4-φ14
25	210	160	115	85	65	16	3	4-φ14
32	221	180	140	100	76	18	3	4-φ18
40	230	200	150	110	84	18	3	4-φ18
50	252	230	165	125	99	20	3	4-φ18
65	390	290	185	145	118	20	3	4-φ18
80	401	310	200	160	132	22	3	8-φ18
100	408	350	220	180	156	24	3	8-φ18
125	424	400	250	210	184	26	3	8-φ18
150	515	480	285	240	211	26	3	8-φ22
200	540	600	340	295	266	26	3	8-φ22
250	573	730	395	350	319	28	3	12-φ22
300	608	850	445	400	370	28	4	12-φ22
350	700	980	505	460	429	30	4	16-φ22

安裝尺寸

公稱通徑DN	外形尺寸				法蘭連接
公稱通徑DN	H	L	D	D1	D2	b	F	N-d
15	210	130	95	65	46	14	2	4-φ14
20	210	150	105	75	56	16	2	4-φ14
25	210	160	115	85	65	16	3	4-φ14
32	221	180	140	100	76	18	3	4-φ18
40	230	200	150	110	84	18	3	4-φ18
50	252	230	165	125	99	20	3	4-φ18
65	390	290	185	145	118	20	3	4-φ18
80	401	310	200	160	132	22	3	8-φ18
100	408	350	220	180	156	24	3	8-φ18
125	424	400	250	210	184	26	3	8-φ18
150	515	480	285	240	211	26	3	8-φ22
200	540	600	340	295	266	26	3	8-φ22
250	573	730	395	350	319	28	3	12-φ22
300	608	850	445	400	370	28	4	12-φ22
350	700	980	505	460	429	30	4	16-φ22

技術參數和性能

公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200		250	300
公稱壓力(Mpa)	1.0
工作壓差(Mpa)	0~0.02						0~0.1
功耗（VA）	70			90			150		870		1100		3000
介質溫度(℃)	-20～+80
工作介質	煤氣、液化石油氣、天然氣等
環境溫度(℃)	-40～+60
電源電壓	AC220V，其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數(KV)
泄漏量(ml/min)	按JB/T7352-94·F規定
防爆標志	ExdIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
閥體材質	鑄鐵
