ZCA真空電磁閥

下一條：ZCF300四氟電磁閥上一條：ZBSF防爆

產品簡介安裝尺寸技術參數樣本下載

產品概述

ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系統管路上。

產品特點

1、由于本閥采用橡膠密封，故對工作介質的清潔度大大減低。
2、具有啟閉迅速，可靠性高等特點。

技術參數

參數↓ 型號→	ZCA-1		ZCA-2		ZCA-3		ZCA-4
工作壓力(Mpa)	-0.1～1.6
介質種類	空氣、煤氣、真空等		過熱蒸汽、高溫汽體		水、油、液體		高溫水、油
介質溫度（℃）	≤60		≤220		≤60		≤220
電源電壓	AC220V，其余規格可作特殊訂貨
公稱通徑（）	15	20		25	32	40		50
流量系數(Kv)	3.8	7.4		10.3	18.8	25.7		41
功率	AC≤60VA DC≤50W

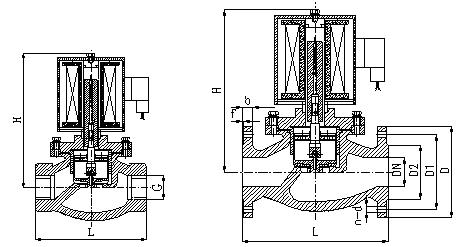

安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	½	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	1¼	176	180	140	100	76	18	3	4-￠18
40	176	140	1½	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
65				250	290	185	145	118	20	3	4-￠18
80				260	310	200	160	132	20	3	8-￠18
100				290	350	220	180	156	22	3	8-￠18

安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	½	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	1¼	176	180	140	100	76	18	3	4-￠18
40	176	140	1½	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
65				250	290	185	145	118	20	3	4-￠18
80				260	310	200	160	132	20	3	8-￠18
100				290	350	220	180	156	22	3	8-￠18

技術參數

參數↓ 型號→	ZCA-1		ZCA-2		ZCA-3		ZCA-4
工作壓力(Mpa)	-0.1～1.6
介質種類	空氣、煤氣、真空等		過熱蒸汽、高溫汽體		水、油、液體		高溫水、油
介質溫度（℃）	≤60		≤220		≤60		≤220
電源電壓	AC220V，其余規格可作特殊訂貨
公稱通徑（）	15	20		25	32	40		50
流量系數(Kv)	3.8	7.4		10.3	18.8	25.7		41
功率	AC≤60VA DC≤50W

產品概述
技術參數
安裝示意圖
現場案例

安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	½	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	1¼	176	180	140	100	76	18	3	4-￠18
40	176	140	1½	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
65				250	290	185	145	118	20	3	4-￠18
80				260	310	200	160	132	20	3	8-￠18
100				290	350	220	180	156	22	3	8-￠18

產品概述

ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系統管路上。

產品特點

1、由于本閥采用橡膠密封，故對工作介質的清潔度大大減低。
2、具有啟閉迅速，可靠性高等特點。

技術參數

參數↓ 型號→	ZCA-1		ZCA-2		ZCA-3		ZCA-4
工作壓力(Mpa)	-0.1～1.6
介質種類	空氣、煤氣、真空等		過熱蒸汽、高溫汽體		水、油、液體		高溫水、油
介質溫度（℃）	≤60		≤220		≤60		≤220
電源電壓	AC220V，其余規格可作特殊訂貨
公稱通徑（）	15	20		25	32	40		50
流量系數(Kv)	3.8	7.4		10.3	18.8	25.7		41
功率	AC≤60VA DC≤50W

安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	½	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	1¼	176	180	140	100	76	18	3	4-￠18
40	176	140	1½	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
65				250	290	185	145	118	20	3	4-￠18
80				260	310	200	160	132	20	3	8-￠18
100				290	350	220	180	156	22	3	8-￠18

技術參數

參數↓ 型號→	ZCA-1		ZCA-2		ZCA-3		ZCA-4
工作壓力(Mpa)	-0.1～1.6
介質種類	空氣、煤氣、真空等		過熱蒸汽、高溫汽體		水、油、液體		高溫水、油
介質溫度（℃）	≤60		≤220		≤60		≤220
電源電壓	AC220V，其余規格可作特殊訂貨
公稱通徑（）	15	20		25	32	40		50
流量系數(Kv)	3.8	7.4		10.3	18.8	25.7		41
功率	AC≤60VA DC≤50W
