ZQDF蒸氣電磁閥

下一條：電磁閥帶信號反饋上一條：ZQDF電磁閥

產品簡介安裝尺寸技術參數 樣本下載

產品簡介

產品名稱：ZQDF蒸汽電磁閥
類型：電磁閥
公稱通徑：DN15-DN50
公稱壓力：1.6Mpa
溫度范圍：≤220℃
材料：WCB、碳鋼、304不銹鋼
關鍵詞：ZQDF蒸汽電磁閥蒸汽電磁閥電磁閥

產品概述

ZQDF系列不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF系列為螺紋連接。

產品特點

1、耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性良好。
2、耐熱：電磁部分、密封件全部采用特種耐高溫電工材料，并采用了有效的隔熱措施。
3、耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
4、可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零的情況下也能可靠工作。

主要技術參數與性能

公稱通徑

公稱壓力(Mpa)

1.6

工作壓差(Mpa)

0～1.6

0.05～1.6

功耗( VA)

介質溫度℃

≦60

≦180

≦220

≦60

≦180

≦220

工作介質

煤氣、空氣

飽和蒸汽

過熱蒸汽或高溫氣體

水油液體

熱水

高溫水、油

電源電壓

AC220V其余規格可作特殊訂貨

額定流量系數 (KV)

按JB/T7352-94規定

使用壽命

泄漏量 (ml/min)

按JB/T7352-94-F規定

材質

WCB、碳鋼、304不銹鋼

工作原理

ZQDF系列電磁閥閥芯由主閥與導閥結構組成，開啟時動作分步實現，主閥和導閥分步使用電磁力和壓差直接開啟主閥口。常閉型當電磁線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，主閥下腔壓力大于上腔壓力，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質從進口流向出口呈通路。當電磁線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質從平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧和壓力的作用下關閉主閥，介質切斷不流通。常開型與此相反。

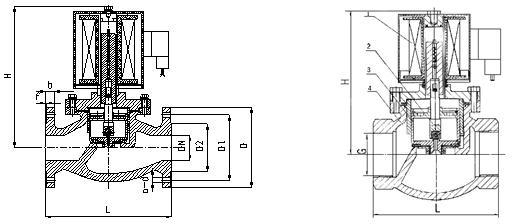

外形及連接尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	11/4	176	180	140	100	76	18	3	4-￠18
40	176	140	11/2	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18

外形及連接尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	11/4	176	180	140	100	76	18	3	4-￠18
40	176	140	11/2	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18

主要技術參數與性能

公稱通徑

公稱壓力(Mpa)

1.6

工作壓差(Mpa)

0～1.6

0.05～1.6

功耗( VA)

介質溫度℃

≦60

≦180

≦220

≦60

≦180

≦220

工作介質

煤氣、空氣

飽和蒸汽

過熱蒸汽或高溫氣體

水油液體

熱水

高溫水、油

電源電壓

AC220V其余規格可作特殊訂貨

額定流量系數 (KV)

按JB/T7352-94規定

使用壽命

泄漏量 (ml/min)

按JB/T7352-94-F規定

材質

WCB、碳鋼、304不銹鋼

產品概述
技術參數
安裝示意圖
現場案例

外形及連接尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	11/4	176	180	140	100	76	18	3	4-￠18
40	176	140	11/2	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18

產品簡介

產品概述

產品特點

主要技術參數與性能

公稱通徑

公稱壓力(Mpa)

1.6

工作壓差(Mpa)

0～1.6

0.05～1.6

功耗( VA)

介質溫度℃

≦60

≦180

≦220

≦60

≦180

≦220

工作介質

煤氣、空氣

飽和蒸汽

過熱蒸汽或高溫氣體

水油液體

熱水

高溫水、油

電源電壓

AC220V其余規格可作特殊訂貨

額定流量系數 (KV)

按JB/T7352-94規定

使用壽命

泄漏量 (ml/min)

按JB/T7352-94-F規定

材質

WCB、碳鋼、304不銹鋼

工作原理

外形及連接尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	11/4	176	180	140	100	76	18	3	4-￠18
40	176	140	11/2	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
