ZCZP中溫電磁閥

下一條：ZQDF電磁閥上一條：ZCZH高溫電磁閥

產品簡介安裝尺寸技術參數樣本下載

產品簡介

產品名稱：ZCZP中溫電磁閥
類型：中溫
公稱通徑：DN15-DN300
公稱壓力：1.6Mpa
溫度范圍：60、120或200、加散熱片≤300
材料：WCB、304不銹鋼
關鍵詞：ZCZP中溫電磁閥電磁閥中溫電磁閥

產品概述

ZCZP電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等盛大設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

主要特點

耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

主要參數

工作介質	蒸汽及其它無腐蝕性氣體
介質溫度（℃）	60、120或200、加散熱片≤300
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05~1.6						0.1~1.6
電源電壓	AC220V，其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150
功??? 耗（VA）	30			30
閥體材質	WCB鑄鋼、304不銹鋼

結構原理

該系列電磁閥為間接先導式電磁閥，由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當電磁線圈通電時，產生的磁力使動磁芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力迅速下降，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質從進口流向出口呈通路。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。

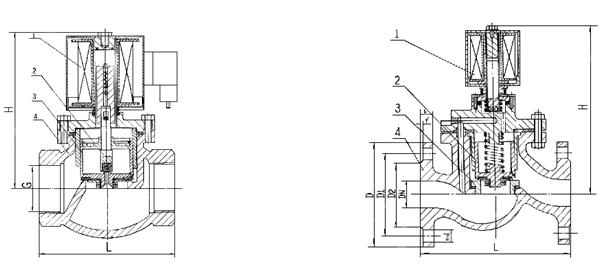

安裝尺寸

通徑公稱DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4-￠14
20	153	92	3/4	180	150	105	75	56	16	2	4-￠14
25	153	110	1	195	160	115	85	65	16	3	4-￠14
32	176	120	11/4	205	180	140	100	76	18	3	4-￠18
40	176	140	11/2	220	200	150	110	84	18	3	4-￠18
50	192	162	2	235	230	165	125	99	20	3	4-￠18
65	?	?	?	250	290	185	145	118	20	3	4-￠18
80	?	?	?	260	310	200	160	132	20	3	8-￠18
100	?	?	?	290	350	220	180	156	22	3	8-￠18
125	?	?	?	365	400	250	210	184	22	3	8-￠18
150	?	?	?	400	480	285	240	211	24	3	8-￠22
200	?	?	?	416	600	340	295	266	24	3	12-￠22
250	?	?	?	434	730	405	355	319	26	4	12-￠26
300	?	?	?	490	850	460	410	370	28	4	12-￠26

安裝尺寸

通徑公稱DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4-￠14
20	153	92	3/4	180	150	105	75	56	16	2	4-￠14
25	153	110	1	195	160	115	85	65	16	3	4-￠14
32	176	120	11/4	205	180	140	100	76	18	3	4-￠18
40	176	140	11/2	220	200	150	110	84	18	3	4-￠18
50	192	162	2	235	230	165	125	99	20	3	4-￠18
65	?	?	?	250	290	185	145	118	20	3	4-￠18
80	?	?	?	260	310	200	160	132	20	3	8-￠18
100	?	?	?	290	350	220	180	156	22	3	8-￠18
125	?	?	?	365	400	250	210	184	22	3	8-￠18
150	?	?	?	400	480	285	240	211	24	3	8-￠22
200	?	?	?	416	600	340	295	266	24	3	12-￠22
250	?	?	?	434	730	405	355	319	26	4	12-￠26
300	?	?	?	490	850	460	410	370	28	4	12-￠26

主要參數

工作介質	蒸汽及其它無腐蝕性氣體
介質溫度（℃）	60、120或200、加散熱片≤300
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05~1.6						0.1~1.6
電源電壓	AC220V，其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150
功??? 耗（VA）	30			30
閥體材質	WCB鑄鋼、304不銹鋼

產品概述
技術參數
安裝示意圖
現場案例

安裝尺寸

通徑公稱DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4-￠14
20	153	92	3/4	180	150	105	75	56	16	2	4-￠14
25	153	110	1	195	160	115	85	65	16	3	4-￠14
32	176	120	11/4	205	180	140	100	76	18	3	4-￠18
40	176	140	11/2	220	200	150	110	84	18	3	4-￠18
50	192	162	2	235	230	165	125	99	20	3	4-￠18
65	?	?	?	250	290	185	145	118	20	3	4-￠18
80	?	?	?	260	310	200	160	132	20	3	8-￠18
100	?	?	?	290	350	220	180	156	22	3	8-￠18
125	?	?	?	365	400	250	210	184	22	3	8-￠18
150	?	?	?	400	480	285	240	211	24	3	8-￠22
200	?	?	?	416	600	340	295	266	24	3	12-￠22
250	?	?	?	434	730	405	355	319	26	4	12-￠26
300	?	?	?	490	850	460	410	370	28	4	12-￠26

產品簡介

產品名稱：ZCZP中溫電磁閥
類型：中溫
公稱通徑：DN15-DN300
公稱壓力：1.6Mpa
溫度范圍：60、120或200、加散熱片≤300
材料：WCB、304不銹鋼
關鍵詞：ZCZP中溫電磁閥電磁閥中溫電磁閥

產品概述

ZCZP電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等盛大設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

主要特點

耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

主要參數

工作介質	蒸汽及其它無腐蝕性氣體
介質溫度（℃）	60、120或200、加散熱片≤300
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05~1.6						0.1~1.6
電源電壓	AC220V，其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150
功??? 耗（VA）	30			30
閥體材質	WCB鑄鋼、304不銹鋼

結構原理

該系列電磁閥為間接先導式電磁閥，由先導閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當電磁線圈通電時，產生的磁力使動磁芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力迅速下降，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質從進口流向出口呈通路。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。

安裝尺寸

通徑公稱DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	175	130	95	65	46	14	2	4-￠14
20	153	92	3/4	180	150	105	75	56	16	2	4-￠14
25	153	110	1	195	160	115	85	65	16	3	4-￠14
32	176	120	11/4	205	180	140	100	76	18	3	4-￠18
40	176	140	11/2	220	200	150	110	84	18	3	4-￠18
50	192	162	2	235	230	165	125	99	20	3	4-￠18
65	?	?	?	250	290	185	145	118	20	3	4-￠18
80	?	?	?	260	310	200	160	132	20	3	8-￠18
100	?	?	?	290	350	220	180	156	22	3	8-￠18
125	?	?	?	365	400	250	210	184	22	3	8-￠18
150	?	?	?	400	480	285	240	211	24	3	8-￠22
200	?	?	?	416	600	340	295	266	24	3	12-￠22
250	?	?	?	434	730	405	355	319	26	4	12-￠26
300	?	?	?	490	850	460	410	370	28	4	12-￠26

主要參數

工作介質	蒸汽及其它無腐蝕性氣體
介質溫度（℃）	60、120或200、加散熱片≤300
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05~1.6						0.1~1.6
電源電壓	AC220V，其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150
功??? 耗（VA）	30			30
閥體材質	WCB鑄鋼、304不銹鋼
