慢沖電磁閥

下一條：已經沒有了

用途與特點

TDFK脈沖電磁閥（以下簡稱TDFK電磁閥）的主要用途同TDF電磁閥，適用于一切脈沖袋式除塵器，它是向除塵器濾袋內噴吹壓縮空氣的開關，受脈沖控制儀輸出信號的控制依次對濾袋進行噴吹清灰，用以保證除塵器的除塵效率。

TDFK電磁閥系吸取了國外先進技術研制而成，性能達到國際先進水平，屬國內首創，具有如下特點：

1.TDFK電磁閥的最大特點是：裝拆迅捷、安裝簡便，只要轉動鎖緊螺母即可實現快速裝拆。
2.外形新穎美觀，結構緊湊合理；
3.放氣量大，是國內產品的1.4倍，因此清灰效果好；
4.性能可靠，靈敏度高，膜片使用壽命長；

主要技術參數

1.工作壓力（Mpa）：0.5~0.7
2.電壓（Dc）：24V
3.電流（A）：0.8~1A
4.工作介質：清潔空氣
5.膜片使用壽命（片）：≥100萬次
6.使用環境：（1）溫度（℃）：-20~50
（2）空氣的相對濕度：≤85%

主要結構與外形尺寸

見圖一

安裝

1.電磁閥的氣源應經純化處理，以免油水等雜質進入閥體影響正常工作。
2.電磁閥的安裝如圖二所示。電磁閥的電源線與脈沖控制儀對應線相連接，即脈沖控制以上的一路電源線和紅線分別與電磁閥的綠線、紅線連接。

常見故障及修理方法

1.當閥不能噴吹，應檢查電控閥是否接通，壓縮空氣供氣是否正常。
2.當閥體漏氣：①檢查閥蓋螺栓是否松動。
②檢查膜片是否破裂，應予更換。
③節流孔堵塞，拆開疏通即可。
④脈沖控制儀故障，使電磁閥上于常開狀態，則需維修控制儀。
3.如在壓縮空氣正常情況下不放氣，則應檢查電磁線圈是否斷路，電磁閥線圈本身是否開路。

表一 TDFK脈沖電磁閥主要規格及外形尺寸

型號規格	公稱口徑		外形尺寸						噴管內徑 mm
型號規格	管螺紋	公制	A	B	C	D	E	F	噴管內徑 mm
TDFK-3/4″	G3/4″	26.44	168	57	119	ф27	79	35	20
TDFK-1″	G1″	33.29	196	80	130	ф32.5	92	40	25
		47.803	242	88	166	ф48	110	60	40

注：D即為安裝連接管徑尺寸

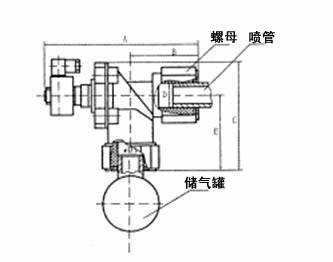

圖一 TDFK脈沖電磁閥結構與外形

圖二 TDFK脈沖電磁閥安裝示意圖
