產品概述
ZCT電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、冶金、紡織、食品、造船、醫療、環保及其他各工業部門的管路裝置中，完成系統中氣體、蒸汽、液體、油類（粘度≤4°E）等各種介質的自動控制，實現節能和程序控制自動化。
產品特點
1、不銹鋼型閥芯利用流體潤滑作用，減少磨損。 2、主閥芯采用特種材料，耐磨損。 3、不受蒸汽冷凝水影響。 4、具有能耗小,溫升低,流量足結構精巧簡單,易于安裝,維護,可靠性好等特性。 5、動式結構。

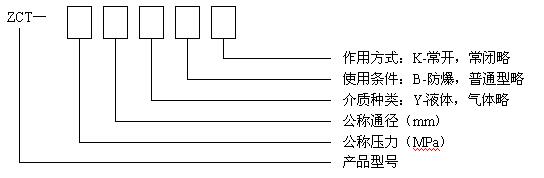

型號編制說明
工作原理
ZCT3~8型電磁閥是利用電磁力直接工作的直動式閥門。ZCT10~25型電磁閥是利用電磁力與介質壓力差工作的先導式閥門。
常閉電磁閥工作原理，在未接受到電信號時，電磁閥呈關閉狀態。當電磁線圈通電后產生磁場，在電磁力的作用下，動鐵芯與定鐵芯吸合，副閥口開啟（直動式則直接開啟主閥口）此時主鐵芯上腔的壓力通過副閥口卸荷，由于壓力差的作用，使主閥芯向上運動，達到主閥口開啟的目的，使介質流通。當電磁閥斷電后磁場消失、動鐵芯在彈簧力的作用下復位，將副閥口關閉（直動式則直接關閉主閥口），此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在壓力差的作用下，使主閥芯復位將主閥口關閉，介質斷流。
常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電信號進入線圈時，活動鐵芯受電磁力作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。 注：閥體材料有2Cr13與1Cr18Ni9Ti，特殊材料請在訂貨時注明。
技術參數
公稱通徑（mm）
3
4
5
6
8
10
15
20
25
工作壓差（MPa）
0～1.0
0.01～1.0
公稱壓力（MPa）
1.0
功耗（VA）
17
電源電壓
AC 220V 其余規格可作特殊訂貨
使用壽命
按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）
按JB/T7352-94·F規定
介質溫度℃
≤155
工作介質
蒸汽、空氣、水、油（粘度≤4°E）

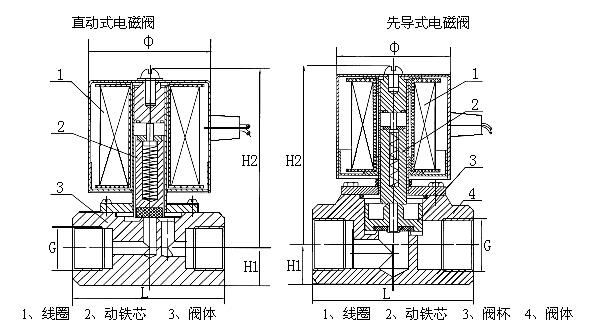

外形及連接尺寸
公稱通徑 DN
外形尺寸
螺紋連接
H
L
G
92
70
1/2
95
3/4
100
90
1
工作壓差（Mpa）
公稱壓力（Mpa）
