產品概述
ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。

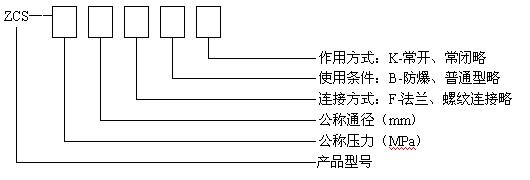

型號規格說明

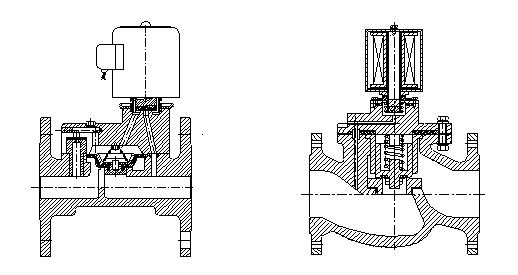

工作原理和結構
ZCS水用電磁閥通徑15~100mm為膜片式二次開閥的先導式電磁閥，通徑125~300mm為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥口外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。常開電磁閥當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
技術參數
工作介質
水、粘度≦4°E的油及其它非腐蝕性流體
介質溫度℃
≦60
公稱壓力（MPa）
1.0
工作壓差（MPa）
0.05~1.0
0.1~1.0
0.15~1.0
電源電壓
AC220V ?其余規格可作特殊訂貨
額定流量系數 （KV）
按JB/T7352-94規定
泄漏量 （ml/min）
按JB/T7352-94·F規定
公稱通徑 （mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗（VA）
17
30
安裝尺寸
公稱通徑 (DN)
法蘭連接
外形尺寸
法蘭尺寸
H
L
D
D1
D2
n-d
b
f
130
160
115
85
φ4-14
16
3
137
180
140
76
φ4-18
18
152
110
84
164
230
165
99
222
290
185
145
118
253
310
132
φ8-18
22
260
350
220
156
24
315
400
210
184
26
480
285
240
211
φ8-22
390
600
340
295
266
430
730
395
319
φ12-22
28
850
445
370
4
