產品概述
文丘里角閥是一種頂導向結構的調節閥，閥體結構緊湊，流路流暢，壓降損失小，流量大.閥芯導向面積大，抗震性好，閥座泄漏量符合ANSI B10.104標準,調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大,角閥廣泛適用于控制含顆粒的流體和泥漿,粘性或閃蒸流體.
主要技術參數
閥體
型式 單座鑄造角形閥 公稱通徑：DN25、40、50、65、80、100、125、150 公稱壓力：ANSI150、300、600Lb；JIS10、20、30、40K；PN1.6、2.5、4.0、6.3、10.0MPa
連接形式：
法蘭式：RF、RJ、FM，標準按ANSIB16.5；JISB2201；HG20596（或GB9113-2000）閥體、上閥蓋材質 WCB/SCPH2，WC6/SCPH21，WC9/SCPH32，C5/SCPH61，CF8/SCS13A，CF8M/SCS14A 上閥蓋型式：常溫型（P）：-17～+230℃ 伸長Ⅰ型（E1）：-45～-17℃；+230～+566℃波紋壓蓋 型式：螺栓壓緊式 填料：聚四氟乙烯（PTFE）V型填料、石墨+因科鎳絲填料、柔性石墨編制填料等 密封墊 金屬齒形墊、石墨纏繞墊
閥內件部分
閥芯型式：上導向單座柱塞型閥芯 流量特性：等百分比（%C）和線性（LC）流量特性（金屬閥座） 材料：不銹鋼堆焊司太萊合金
執行機構
型式：DHA多彈簧薄膜式執行機構 膜片材料：乙丙橡膠夾尼龍 彈簧范圍：0.04～0.12、0.04～0.20、0.08～0.24MPa 供氣壓力：0.16、0.28MPa 氣源接頭：Rc1/4 環境溫度：-30～+70℃ 閥座用型式：氣一開式或氣一關式 附件：定位器、空氣過濾減壓閥、電磁閥、限位開關、閥位變送器、氣動加速器、保位閥、手輪機構、其它
性能： 閥座泄漏量：金屬閥座：符合FCI70-2-1998（ASMEB16.104）和GB4213-1992Ⅳ級，小于額定Cv的0.01% 回差 小于全行程的3%（不帶定位器）小于全行程的1%（帶定位器） 注：采用標準V型PTFE填料 線性：小于全行程的±5%（不帶定位器）小于全行程的±1%（帶定位器） 可調比：30：1

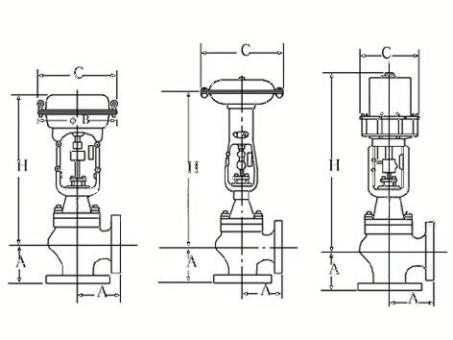

外形及連接尺寸
公稱通徑
H
C
￠B
常溫型
伸長型
波紋管密封
25
DHA2C,O
465
620
281
267
40
475
625
DHA3C,O
580
730
363
350
50
276
65
545
695
765
600
750
DHA4C,O
840
990
520
470
80
555
705
775
610
760
100
710
845
995
125
700
850
865
1015
150
720
870
1005
885
1035
