上展式放料閥概述
上展式放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底 部，因此消除工藝介質通常在容器出口的殘留現象。上展式放料閥閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕,并對密封圈進行特種處理，使表面硬度達到HRC56~62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
性能參數及用途
工作壓力1.6~6.4Mpa 工作介質為水, 油液體, 酸堿等 工作溫度為<=175℃. 不銹鋼<=320 ℃ 上展式放料閥操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用。
主要零件材質
名 ??稱
材 ????????????料
閥體/閥蓋
304
304L
316
316L
WCB
閥 桿
閥 瓣
墊 片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304Graphite+304
螺 柱
1Cr17Ni2
35CrMoA
螺 母
1Cr18Ni9Ti
45

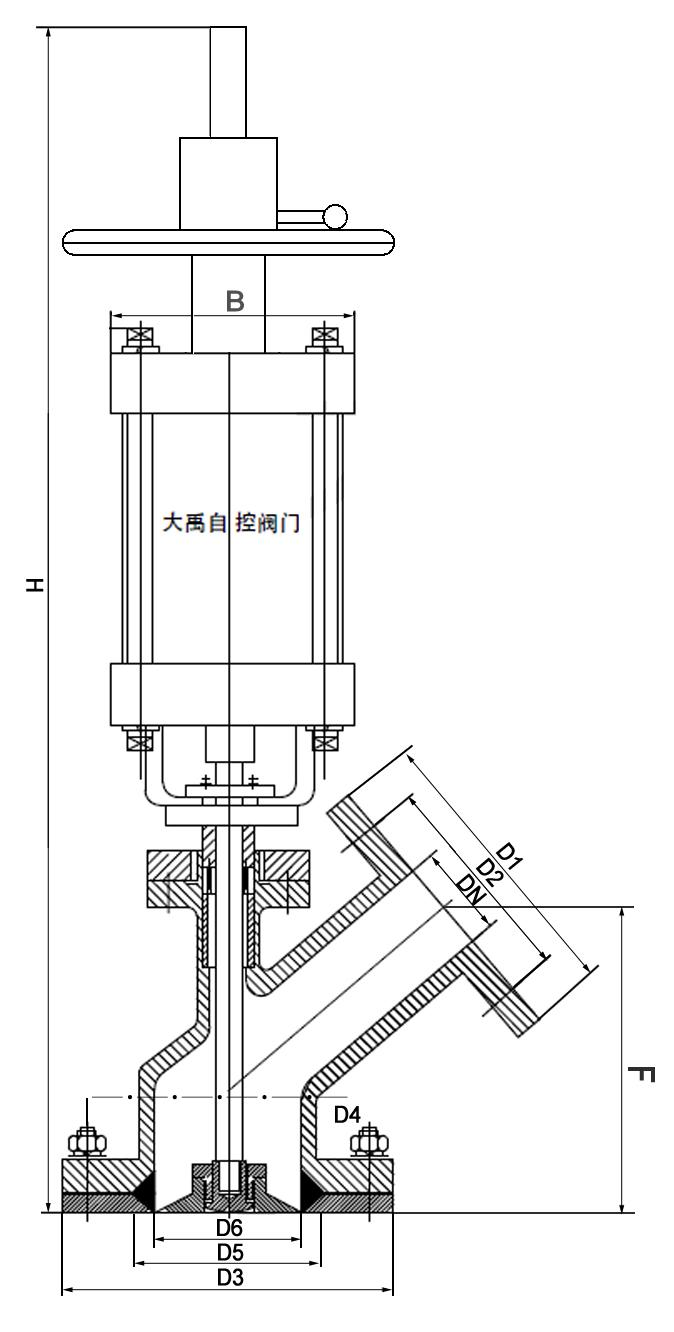

上展式放料閥連接尺寸
PN1.6Mpa 單位（mm）
DN
上法蘭
下法蘭
H
B
F
密封座
D1
D2
D3
D4
D5
D6
25
115
80
433
120
32
-
135
100
448
40
145
110
518
52
60
50
165
125
160
713
215
68
85
70
65
180
800
130
195
870
95
950
250
245
210
1090
262
310
140
150
280
240
1170
320
325
185
200
335
295
1250
370
345
/

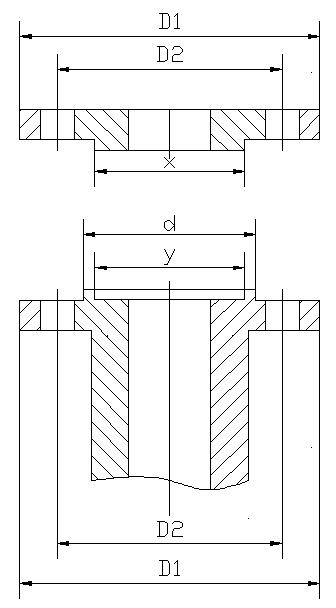

凹凸面法蘭
PN6.4 Mpa 單位（mm）
上下法蘭
d
y
x
162
149
1010
470
氣動執行機構工作原理
1、氣動工作原理
輕松轉動手輪，將切換手柄推移至（分）指示牌，即可進行氣動操作。 當氣源進入電磁閥后，電磁閥自動開啟上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。 當氣源進入氣缸上進氣口時，將活塞推向下部，即關閉閥門。 當氣源進入氣缸下進氣口時，將活塞推向上部，即開啟閥門。 連續作業時，按上述作往返運動。
2、手動工作原理
關閉氣源。在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至（合）指示牌，即可進行手動操作。 轉動手輪，逆時針閥門開，順時針閥門關。
3、氣動執行器附件的功能及用途
單電控電磁閥：供電時閥門開啟或關閉，斷電時閥門關閉或打開。 雙電控電磁閥：一個線圈通電時閥門開啟，另一個線圈通電時閥門關閉，有記憶功能。 回訊器：遠距離傳閥門開或關位置信號。 氣動三聯件：減壓閥、過濾器、油霧器。對氣源穩定、清潔及運動部件起潤滑作用。 手動機構：當電路、氣路切斷或有故障時，用手操作閥門的啟閉。 電磁閥、電氣定位器、電器轉換器、氣動定位器回信器等應按相關說明書安裝、調試。 安裝電磁閥的氣動執行器，調試時應先用手動按鈕操作（電磁閥上的紅色按鈕）調試，然后再通電調試。
