ZDY薄膜切斷閥

下一條：已經沒有了

產品概述

氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

產品特點

·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密
封性能優良。
·平衡型閥內件，提高了切斷閥的許用壓差。
·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
·活塞式執行機構，操作力大，使用壓差大。

工作原理和結構

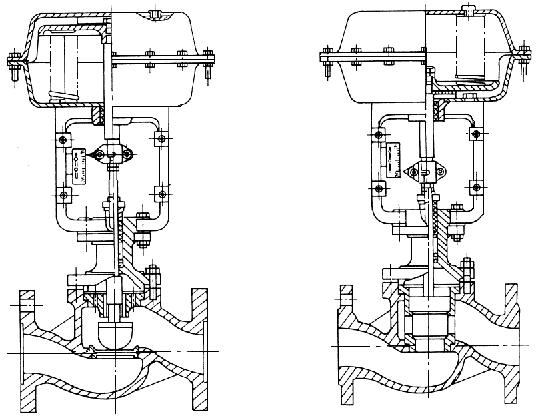

氣動單座調節閥由ZHA（B）型氣動多彈簧薄膜執行機構和JVP型低流阻直通單座閥組成。見圖1（a）。
ZMQM型套筒調節閥由ZHA（B）型氣動多彈薄膜執行機構和JVM型低流阻套筒閥組成見圖1（b）。
外來的氣動信號壓力輸入膜室后，此壓力作用在膜片上產生推力，此力壓縮彈簧組，并使推桿移動而帶動閥桿使閥芯開關，直至推力與彈簧組被壓縮后的反力平衡而穩定在某個行程上為止。依照上述原理，閥芯的行程大小與輸入信號壓力的大小形成一定的比例關系。

氣動多彈簧薄膜執行機構按作用方式可分為正作用式和反作用式兩種。當信號壓力增加時，推桿往伸出膜室的方向動作的執行機構為正作用式，型號為ZHA型。當信號壓力增加時，推桿往退進膜室的方向動作的執行機構為反作用式，型號為ZHB型。它們分別如圖1（a）和圖1（b）中的執行機構所示。

ZMQP型和ZMQM型氣動切斷閥按照開關方式的不同可分為氣關式和氣開式兩種。氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí)，閥從全開到全關。氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變?yōu)樯舷拗禃r(shí)，閥從全關到全開。它們分別如圖1（a）和圖1（b）所示。
氣動多彈簧薄膜執行機構高度矮、重量輕、裝校簡便。它由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。膜片為較深的盆形，有效面積變化小，并采用優質橡膠，在-40℃至+85℃溫度下使用，操作如常。壓縮彈簧采用多根組合的形式。以減少高度、推桿的導向表面精細加工，提高硬度和降低粗糙度，達到減小回差和增加密封性的效果。反作用式執行機構采用O形密封圈型式，與推桿、軸套配合，結構簡單，密封可靠，通過正確的設計和精確的加工，本機構省去了壓縮彈簧的調節結構，可一次裝成，減小調正的麻煩。推桿與閥桿的連接采用開縫螺母，裝卸靈活。

圖1

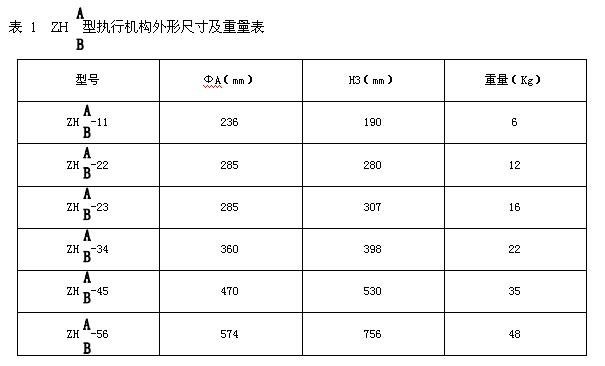

主要技術數據

1、閥體、閥內件

閥體形式：直通單座（套筒）
閥芯形式：上導單座（套筒）
公稱通徑：DN20～300mm
公稱壓力：PN1.6、4.0、6.4MPa
閥體、閥蓋：HT200、ZG25I、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、鉻鉬鋼（1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、鈦Ti）
閥內件：1Cr18Ni9（需要特殊材料或硬化處理可與廠方商洽）
填料：聚四氟乙烯、柔性石墨
膜片：丁晴橡膠夾增強滌綸積物
壓縮彈簧：60Si2Mn
推桿：2Cr13
膜蓋：A3
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9不銹鋼石棉纏繞墊片、聚四氟乙烯、柔性石墨
壓縮彈簧：60Si2Mn

公稱通徑 DN(mm)			15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV		單座、雙座	5	7	11	20	30	48	75	120	190	300	480	760
		套筒			11	20	30	48	75	120	190	300	480	760
公稱壓力 PN(MPa)			1.0 1.6 4.0 6.4
額定行程 (mm)			8				12		20		25	40		50
有效面積???(c m 2 )	ZMQ 型		100				200		400			600		1000
	ZSQ 型		100			125			160			250
允許泄漏量	硬密封 1/h		- 般： 10 -4 X 閥額定容量；嚴密型：?jiǎn)巍㈦p座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量
	軟密封		VI 級
允許壓差 (MPa)	ZMQP正作用		6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQP反作用		6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQP		6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
信號壓力(kPa)	ZMQ		0 或 250
	ZSQ		0 或 400 ～ 600

1)本產品性能指標貫徹GB/T4213-92；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

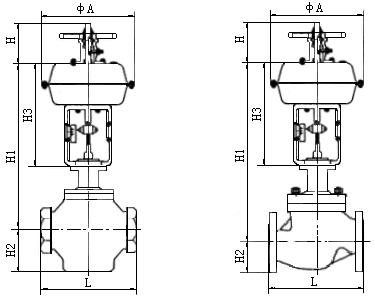

圖2

表2??ZJHP型和ZJHM型氣動調節閥外形尺寸表

公稱	A	L			H3	H	H1		H2				重量 Kg (參考)
通徑 DN	A	PN6 PN16	PN 40	PN 64	H3	H	常溫	中溫	PN 6	PN 16	PN 40	PN 64	PN6 PN16	PN40 PN64
G3/4″	236	120	120	120	190	120	253	280	31	31	31		11	12
20	285	181	194	206	280	142	398.5	548.5	45	52.5	52.5	65	19	23
25		184	197	210			410.5	560.5	50	57.5	57.5	70	20	24
32		200	210	220			412	572	60	70	70	77.5	24	32
40		222	235	251	307		455	620	65	72.5	72.5	85	26	35
50		252	267	286	307		457.5	627.5	70	80	80	90	30	40
65	360	276	292	311	398	155	610	790	80	92.5	92.5	102.5	47	66
80		298	317	337			622	807	95	98	98	107.5	55	78
100		352	368	394			640	850	105	110	117.5	125	65	99
125	470	420	442	477	530	220	864	1084	120	125	135	147.5	88	120
150		451	473	508			870	1130	132.5	142.5	150	172.5	102	145
200		600	610	650			890	1150	160	170	187.6	207.5	140	184
250	574	730	730	775	756	294	950	1250	187.5	202.5	225	235	160	205
300		745	850	900			1020	1370	220	230	257.5	265	190	238
350		889	927	972			1045	1400	250	260	287.5	300	220	270

2、法蘭連接尺寸

本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、GB9115.19-88，PN64符合JB79-59。此連接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》，JB79-59《鑄鋼法蘭》中的連接尺寸基本一致，可以套用，安裝時不影響和老產品的更換。

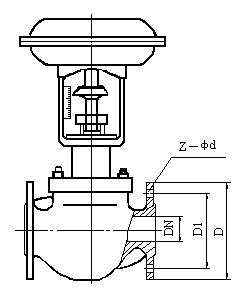

圖3

表3 氣動切斷閥法蘭連接尺寸表

公稱通徑 DN	D	D1	Z—φd
15	95	65	4—φ14
20	105	75	4—φ14
25	115	85	4—φ14
32	135	100	4—φ18
40	145	110	4—φ18
50	160	125	4—φ18
65	180	145	4—φ18
80	195	160	8—φ18
100	215	180	8—φ18
125	245	210	8—φ18
150	280	240	8—φ23
200	335	295	12—φ23
250	405	355	12—φ26
300	460	410	12—φ26

訂貨須知

·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
