產品概述
氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
產品特點
·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。 ·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。 ·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密 封性能優良。 ·平衡型閥內件，提高了切斷閥的許用壓差。 ·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。 ·活塞式執行機構，操作力大，使用壓差大。
工作原理和結構
氣動單座調節閥由ZHA（B）型氣動多彈簧薄膜執行機構和JVP型低流阻直通單座閥組成。見圖1（a）。 ZMQM型套筒調節閥由ZHA（B）型氣動多彈薄膜執行機構和JVM型低流阻套筒閥組成見圖1（b）。 外來的氣動信號壓力輸入膜室后，此壓力作用在膜片上產生推力，此力壓縮彈簧組，并使推桿移動而帶動閥桿使閥芯開關，直至推力與彈簧組被壓縮后的反力平衡而穩定在某個行程上為止。依照上述原理，閥芯的行程大小與輸入信號壓力的大小形成一定的比例關系。
氣動多彈簧薄膜執行機構按作用方式可分為正作用式和反作用式兩種。當信號壓力增加時，推桿往伸出膜室的方向動作的執行機構為正作用式，型號為ZHA型。當信號壓力增加時，推桿往退進膜室的方向動作的執行機構為反作用式，型號為ZHB型。它們分別如圖1（a）和圖1（b）中的執行機構所示。
ZMQP型和ZMQM型氣動切斷閥按照開關方式的不同可分為氣關式和氣開式兩種。氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變為上限值時，閥從全開到全關。氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變為上限值時，閥從全關到全開。它們分別如圖1（a）和圖1（b）所示。 氣動多彈簧薄膜執行機構高度矮、重量輕、裝校簡便。它由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。膜片為較深的盆形，有效面積變化小，并采用優質橡膠，在-40℃至+85℃溫度下使用，操作如常。壓縮彈簧采用多根組合的形式。以減少高度、推桿的導向表面精細加工，提高硬度和降低粗糙度，達到減小回差和增加密封性的效果。反作用式執行機構采用O形密封圈型式，與推桿、軸套配合，結構簡單，密封可靠，通過正確的設計和精確的加工，本機構省去了壓縮彈簧的調節結構，可一次裝成，減小調正的麻煩。推桿與閥桿的連接采用開縫螺母，裝卸靈活。

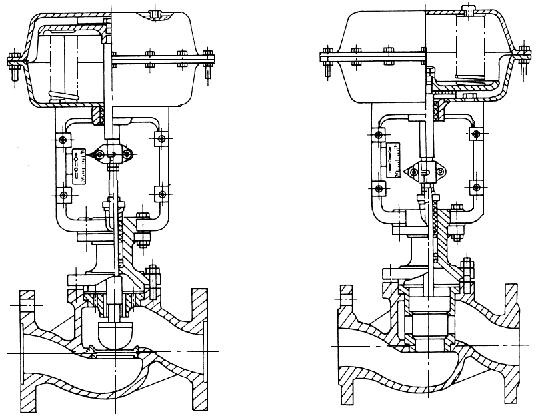

圖1
主要技術數據
1、閥體、閥內件
閥體形式：直通單座（套筒） 閥芯形式：上導單座（套筒） 公稱通徑：DN20～300mm 公稱壓力：PN1.6、4.0、6.4MPa 閥體、閥蓋：HT200、ZG25I、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、鉻鉬鋼（1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、鈦Ti） 閥內件：1Cr18Ni9（需要特殊材料或硬化處理可與廠方商洽） 填料：聚四氟乙烯、柔性石墨 膜片：丁晴橡膠夾增強滌綸積物 壓縮彈簧：60Si2Mn 推桿：2Cr13 膜蓋：A3 襯套：2Cr13 墊片：橡膠石棉板、1Cr18Ni9不銹鋼石棉纏繞墊片、聚四氟乙烯、柔性石墨 壓縮彈簧：60Si2Mn
公稱通徑 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
額定流量系數 KV
單座、雙座
5
7
11
30
48
75
120
190
300
480
760
套筒
公稱壓力 PN(MPa)
1.0 1.6 4.0 6.4
額定行程 (mm)
8
12
有效面積???(c m 2 )
ZMQ 型
400
600
1000
ZSQ 型
160
250
允許泄漏量
硬密封 1/h
- 般： 10 -4 X 閥額定容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量
軟密封
VI 級
允許壓差 (MPa)
ZMQP正作用
6.4
5.09
2.91
1.85
2.18
1.33
1.52
0.99
0.62
0.60
0.69
0.39
ZMQP反作用
3.88
2.47
1.77
2.03
1.32
0.83
0.80
0.92
0.52
ZSQP
6.1
3.5
2.3
3.0
1.9
1.5
0.93
0.84
0.65
0.47
信號壓力(kPa)
ZMQ
0 或 250
ZSQ
0 或 400 ～ 600
1)本產品性能指標貫徹GB/T4213-92； 2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變； 3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

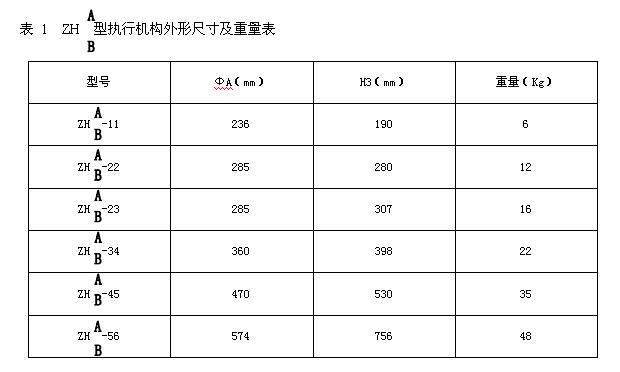

圖2
表2??ZJHP型和ZJHM型氣動調節閥外形尺寸表
A
L
H3
H
H1
H2
重量 Kg (參考)
通徑 DN
PN6 PN16
PN 40
PN 64
常 溫
中 溫
PN 6
PN 16
PN40 PN64
G3/4″
236
253
280
31
285
181
194
206
142
398.5
548.5
45
52.5
19
23
184
197
210
410.5
560.5
57.5
70
24
220
412
572
60
77.5
222
235
251
307
455
620
72.5
85
26
35
252
267
286
457.5
627.5
90
360
276
292
311
398
155
610
790
92.5
102.5
47
66
298
317
337
622
807
95
98
107.5
55
78
352
368
394
640
850
105
110
117.5
99
470
420
442
477
530
864
1084
135
147.5
88
451
473
508
870
1130
132.5
142.5
172.5
102
145
650
890
1150
170
187.6
207.5
140
574
730
775
756
294
950
1250
187.5
202.5
225
205
745
900
1020
1370
230
257.5
265
238
350
889
927
972
1045
1400
260
287.5
270
2、法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、GB9115.19-88，PN64符合JB79-59。此連接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》，JB79-59《鑄鋼法蘭》中的連接尺寸基本一致，可以套用，安裝時不影響和老產品的更換。

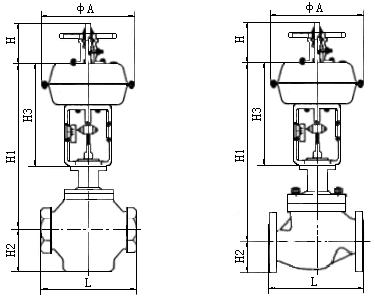

圖3
表3 氣動切斷閥法蘭連接尺寸表
公稱通徑 DN
D
D1
Z—φd
4—φ14
115
4—φ18
180
195
8—φ18
215
245
240
8—φ23
335
295
12—φ23
405
355
12—φ26
460
410
訂貨須知
·調節閥名稱、型號 ·公稱通徑(mm) ·公稱壓力(MPa) ·額定流量系數(Kv) ·介質名稱 ·工作溫度及范圍 ·整機作用方式 ·閥體、閥內件及填料材質 ·所配附件
