ZDY641H氣動蝶閥

下一條：ZDY641H氣動蝶閥法蘭式 上一條：ZDY641F氣動蝶閥

產品簡介

產品名稱：DDY系列氣動蝶閥
類型：v型蝶閥
公稱通徑：DN50-DN1400
公稱壓力：1.0-4.0Mpa
溫度范圍：常溫：-40℃~+180℃中溫：-40℃~+450℃
材料：WCB、CF8、CF8M、CF3、CF3M等
關鍵詞：氣動蝶閥蝶閥DDY系列

主要技術參數

1、閥體

公稱通徑：50~1400mm
公稱壓力：PN1.0～4.0 MPa
連接形式：法蘭式按JB78-59、JB79-59
材料：WCB、HT200、ZG251、ZG1Cr18Ni9Ti、
ZG1Cr18Ni12MoTi、CF8、CF8M襯四氟乙烯
溫度范圍：常溫-40℃~180℃、中溫-40℃~+450℃
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉編織填料、柔性石墨

2、閥內組件

閥芯型式：閥板
流量特性：直線性?
材?料：Icr18Ni9Ti、0Or17Ni12Mo2
閥座材料：四氟乙烯（PTFE）、橡膠、金屬閥座?
閥桿材料：不銹鋼、襯四氟乙烯
可調比：100：1

3、理想固有流量特性

圖3

執行機構

氣缸形式：單缸式或雙缸式
氣缸工作壓力：0.4~0.7Mpa
氣缸開關時間：雙作用式1~5秒
氣缸空耗量：1~131L
電磁閥電源：220V AC、24V AC

規格性能表

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數（KV） 110 180 232 368 545 735 1240 2025 2712 3875 5038 6330 7755 11886 15375 19380 25695 31365
動作范圍 0-90°
允許壓差△P 小于公稱壓力（1.6Mpa）
泄漏量Q 按GB/T4213-92，kV值的10-4
基本誤差 ±2.5%?? 帶定位器
回差 2.5%??? 帶定位器
死區 1%??? 帶定位器
環境溫度 -20℃+90℃

安裝尺寸

1、DDY671H（F）對夾式氣動蝶閥外形及連接尺寸

圖4

單位：mm

公稱通徑DN 外形尺寸 連接尺寸
L H H1 1.0MPa 1.6MPa
D D1 Z-d D D1 Z-φd
50 43 400 112 165 125 4-18 165 125 4-18
65 46 420 115 185 145 4-18 185 145 4-18
80 49 438 120 200 160 8-18 200 160 8-18
100 56 524 138 220 180 8-18 220 180 8-18
125 64 570 164 250 210 8-18 250 210 8-18
150 70 635 175 285 240 8-22 285 240 8-22
200 71 690 205 340 295 8-22 340 295 12-22
250 76 767 240 395 350 12-22 405 355 12-26
300 83 890 290 445 400 12-22 460 410 12-26
350 92 952 320 505 460 16-22 520 470 16-26
400 102 1070 350 565 515 16-26 580 525 16-30
450 114 1140 380 615 565 20-26 715 650 20-33
500 127 1200 410 670 620 20-26 715 650 20-33
公稱通徑DN 外形尺寸 連接尺寸
L H2 H1 2.5MPa 4.0MPa
D D1 Z-φd D D1 Z-φd
50 43 400 112 165 125 4-18 165 125 4-18
65 46 420 115 185 145 8-18 185 145 8-18
80 49 438 120 200 160 8-18 200 160 8-18
100 56 524 138 235 190 8-22 235 190 8-22
125 64 570 164 270 220 8-26 270 220 8-26
150 70 635 175 300 250 8-26 300 250 8-26
200 71 690 205 360 310 12-26 375 320 12-30
250 76 767 240 425 370 12-30 450 385 12-33
300 83 890 290 485 430 12-30 515 450 16-33
350 92 952 320 555 490 16-33 580 510 16-36
400 102 1040 350 620 550 16-36 660 585 16-39
450 114 1140 380 670 600 20-36 685 610 20-39
500 127 1200 410 730 660 20-36 755 670 20-42

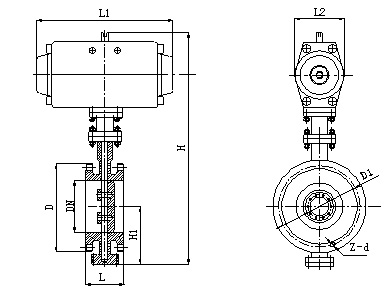

2、DDY641H（F）法蘭式氣動蝶閥

圖5

單位：mm

公稱通徑DN 結構長度L（標準值） 外形尺寸（參考值） 連接尺寸（標準值）
PN1.6MPa PN2.5MPa
短 長 H H1 L1 L2 D D1 Z-d D D1 Z-d
50 108 150 399 100 140 50 165 125 4-18 165 125 4-18
65 112 170 430 115 164 70 185 145 4-18 185 145 8-18
80 114 180 478 120 190 70 200 160 8-18 200 160 8-18
100 127 190 488 130 210 70 220 180 8-18 235 190 8-22
125 140 200 540 150 210 70 250 210 8-18 270 220 8-26
150 140 210 605 178 276 102 280 240 8-22 300 250 8-26
200 152 230 742 200 378 125 340 295 12-22 360 310 12-26
250 165 250 840 235 432 125 395 650 12-22 425 370 12-30
300 178 270 965 270 524 160 445 400 12-22 485 430 16-30
350 190 290 1020 325 524 160 505 460 16-22 555 490 16-33
400 216 310 1075 350 648 200 565 515 16-26 620 550 16-36

注：結構長度本公司優先采用短系列，如需長系列訂貨時請注明

安裝尺寸

1、DDY671H（F）對夾式氣動蝶閥外形及連接尺寸

圖4

單位：mm

公稱通徑DN 外形尺寸 連接尺寸
L H H1 1.0MPa 1.6MPa
D D1 Z-d D D1 Z-φd
50 43 400 112 165 125 4-18 165 125 4-18
65 46 420 115 185 145 4-18 185 145 4-18
80 49 438 120 200 160 8-18 200 160 8-18
100 56 524 138 220 180 8-18 220 180 8-18
125 64 570 164 250 210 8-18 250 210 8-18
150 70 635 175 285 240 8-22 285 240 8-22
200 71 690 205 340 295 8-22 340 295 12-22
250 76 767 240 395 350 12-22 405 355 12-26
300 83 890 290 445 400 12-22 460 410 12-26
350 92 952 320 505 460 16-22 520 470 16-26
400 102 1070 350 565 515 16-26 580 525 16-30
450 114 1140 380 615 565 20-26 715 650 20-33
500 127 1200 410 670 620 20-26 715 650 20-33
公稱通徑DN 外形尺寸 連接尺寸
L H2 H1 2.5MPa 4.0MPa
D D1 Z-φd D D1 Z-φd
50 43 400 112 165 125 4-18 165 125 4-18
65 46 420 115 185 145 8-18 185 145 8-18
80 49 438 120 200 160 8-18 200 160 8-18
100 56 524 138 235 190 8-22 235 190 8-22
125 64 570 164 270 220 8-26 270 220 8-26
150 70 635 175 300 250 8-26 300 250 8-26
200 71 690 205 360 310 12-26 375 320 12-30
250 76 767 240 425 370 12-30 450 385 12-33
300 83 890 290 485 430 12-30 515 450 16-33
350 92 952 320 555 490 16-33 580 510 16-36
400 102 1040 350 620 550 16-36 660 585 16-39
450 114 1140 380 670 600 20-36 685 610 20-39
500 127 1200 410 730 660 20-36 755 670 20-42

2、DDY641H（F）法蘭式氣動蝶閥

圖5

單位：mm

公稱通徑DN 結構長度L（標準值） 外形尺寸（參考值） 連接尺寸（標準值）
PN1.6MPa PN2.5MPa
短 長 H H1 L1 L2 D D1 Z-d D D1 Z-d
50 108 150 399 100 140 50 165 125 4-18 165 125 4-18
65 112 170 430 115 164 70 185 145 4-18 185 145 8-18
80 114 180 478 120 190 70 200 160 8-18 200 160 8-18
100 127 190 488 130 210 70 220 180 8-18 235 190 8-22
125 140 200 540 150 210 70 250 210 8-18 270 220 8-26
150 140 210 605 178 276 102 280 240 8-22 300 250 8-26
200 152 230 742 200 378 125 340 295 12-22 360 310 12-26
250 165 250 840 235 432 125 395 650 12-22 425 370 12-30
300 178 270 965 270 524 160 445 400 12-22 485 430 16-30
350 190 290 1020 325 524 160 505 460 16-22 555 490 16-33
400 216 310 1075 350 648 200 565 515 16-26 620 550 16-36

注：結構長度本公司優先采用短系列，如需長系列訂貨時請注明

主要技術參數

1、閥體

公稱通徑：50~1400mm
公稱壓力：PN1.0～4.0 MPa
連接形式：法蘭式按JB78-59、JB79-59
材料：WCB、HT200、ZG251、ZG1Cr18Ni9Ti、
ZG1Cr18Ni12MoTi、CF8、CF8M襯四氟乙烯
溫度范圍：常溫-40℃~180℃、中溫-40℃~+450℃
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉編織填料、柔性石墨

2、閥內組件

閥芯型式：閥板
流量特性：直線性?
材?料：Icr18Ni9Ti、0Or17Ni12Mo2
閥座材料：四氟乙烯（PTFE）、橡膠、金屬閥座?
閥桿材料：不銹鋼、襯四氟乙烯
可調比：100：1

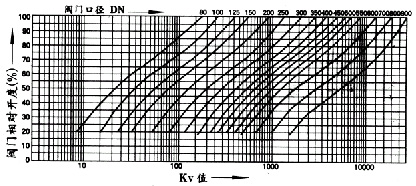

3、理想固有流量特性

圖3

執行機構

氣缸形式：單缸式或雙缸式
氣缸工作壓力：0.4~0.7Mpa
氣缸開關時間：雙作用式1~5秒
氣缸空耗量：1~131L
電磁閥電源：220V AC、24V AC

規格性能表

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數（KV） 110 180 232 368 545 735 1240 2025 2712 3875 5038 6330 7755 11886 15375 19380 25695 31365
動作范圍 0-90°
允許壓差△P 小于公稱壓力（1.6Mpa）
泄漏量Q 按GB/T4213-92，kV值的10-4
基本誤差 ±2.5%?? 帶定位器
回差 2.5%??? 帶定位器
死區 1%??? 帶定位器
環境溫度 -20℃+90℃
