ZDY641F氣動單作用球閥

產品簡介

產品名稱：QDY氣動球閥
類型：浮動型和固定型
公稱通徑：DN20-DN800
公稱壓力：1.6-6.4Mpa,class150-600Lb,JIS10-40k
溫度范圍：－196～＋566℃
材料：WCB、CF8、CF8M、CF3、CF3M等
關鍵詞：氣動球閥 QDY球閥

產品概述

QDY系列球閥，是一種全腔直通球閥，其球體只需繞轉軸90°就能實現全開～全閉動作，具有結構簡單，切換迅速、流通能力大、零泄漏等特點。本系列產品廣泛應用于石油、化工、造紙、冶金、污水處理、油罐車等工業行業自控領域?qū)Ω鞣N液體、氣體、料漿類等流體的切斷或調節控制。

流體通道成直線，流阻小，流通能力大，可調范圍廣
采用軟密封型式，密封性能可靠
可任意位置安裝，維護方便
可靠性高、造型美觀、功能全、應用范圍廣

技術參數和性能

閥體

型式：直通鑄造球球閥（直通全腔型）
公稱通徑：DN15～DN300(?"～12")
公稱壓力：L級PN1.6MpaANSI150#JIS10K
DN200(8")以下浮動球型
DN250(10")以上固定球型
M級PN4.0MpaANSI300#JIS20K
DN150(6")以下浮動球型
DN200(8")以上固定球型
結構長度：符合ASME/ANSIB16.10
法蘭標準：ANSI150#300#符合ANSIB16.5-1981
PN1.64.0符合JB/T79.1～2-94
JSI10K20K符合JISB2201-1984
（可根據用戶要求設計制造）
閥體材質：A216-WCB（SCPH2、ZG230-450）
A351-CF8（SCS13A、ZGOCr18Ni90）
A351-CF8M（SCS14A、ZGOCr18Ni12MO2Ti）
（注：根據用戶要求提供其它材料）
上閥蓋：標準型與閥體一起鑄造

閥內組件

閥芯型式：O型球芯
閥桿材質：420、304、316、316L
球體材質：A182-F6、F304、F316、F316L
閥座材質：F型：聚四氟乙烯
P型：對位聚苯PPL
填料：V型聚四氟乙烯、柔性石墨
使用溫度:–20°～+300°C

性能

泄漏量：完全切斷無泄漏符合ANSIB16.104VI
流量特性：快開特性
可調范圍：100：1
特殊要求：禁油，防靜電，防火，閥桿防沖出，指定涂層色

氣動執行機構

?	氣動執行機構
類型	RT-S單作用	RT-D雙作用
控制方式	開關或調節
控制信號	電氣或空氣的開關信號
行程調節	90±5°
操作源	氣動壓力400~600kpa
氣源接口	Rc1/4
環境溫度	標準型-20～+80°C?低溫-35～+80°C???高溫-15～150°C
動作	氣閉（氣壓增加閥關）或氣開（氣壓增加閥開）	根據信號轉換控制閥開、閥關
附件	手輪機構、定位器、限位開關、電磁閥、空氣過濾減壓閥、閥位傳送器、閉鎖閥、保位閥等

執行機構標準配置：

1、RT-D雙作用氣動執行機構標準配置及允許壓差表（Mpa）

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L級	0020	0020	0020	0035	0050	0075	0160	0255	0435	1000	1800	1800	2700	2700
L級	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	1.26	1.84	1.05
M級	0020	0020	0035	0050	0075	0160	0255	0435	1000	1000	1800	1800	2700	2700
M級	5.01	5.01	5.01	5.01	5.01	5.01	5.01	4.22	4.22	3.23	3.23	3.23	1.84	1.05

2、RT-S單作用執行機構標準配置及允許壓差表（Mpa）

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L級	0035	0035	0075	0075	0160	0255	0435	0665	1000	1800	2700	2700	2700	2700
L級	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	1.7	1.71	0.71	0.6	0.3
M級	0035	0050	0075	0160	0255	0435	0665	1000	1800	2700	2700	2700	2700	2700
M級	5.01	5.01	5.01	5.04	4.7	5.01	3.89	4.22	3.47	2.91	1.71	1.77	0.6	0.3

3、381RS系列電動執行機構標準配置及允許壓差表（Mpa）

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L級	A002	A002	A005	A005	A005	B010	B010	B020	C030	C060	D100	D150	D200	D200
L級	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.96	1.24	1.43	0.8
M級	A002	A002	A005	A005	B010	B020	C030	C050	C060	D100	D200	D200	D200	D200
M級	5.01	5.01	5.01	5.01	5.01	5.01	5.01	3.73	3.79	3.23	3.23	3.23	1.43	0.8

4、DYR系列精小型電動執行機構標準配置及允許壓差表（Mpa）

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L級	R002	R002	R005	R005	R005	R010	R010	R020	R040	R060	R100	R160	R200	R200
L級	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	2.01	1.96	1.96	1.24	1.43	0.8
M級	R002	R002	R005	R005	R010	R020	R040	R040	R060	R100	A200	R200	R200	R200
M級	5.01	5.01	5.01	5.01	5.01	5.01	5.01	3.73	3.79	3.23	3.23	3.23	1.43	0.8

注：上表為標準配置，如果介質為干燥氣體、非清潔介質，選配時由本公司技術部根據具體工藝參數確定。

技術參數和性能

閥體

性能

泄漏量：完全切斷無泄漏符合ANSIB16.104VI
流量特性：快開特性
可調范圍：100：1
特殊要求：禁油，防靜電，防火，閥桿防沖出，指定涂層色

產品概述
技術參數

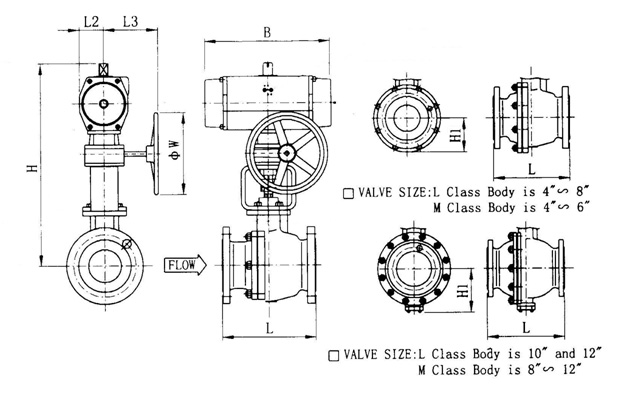

安裝示意圖
