QDY9H41F電動球閥

下一條：ZADY電動球閥 上一條：DY6100E陶瓷球閥

產品簡介

產品名稱：QDY9H41F電動球閥
類型：球閥
公稱通徑：DN15-DN300
公稱壓力：1.6-6.4Mpa
溫度范圍：常溫型：-20-+120℃+120℃-+450℃
材料：WCB、CF8、CF8M、CF3、CF3M等
關鍵詞：電動球閥 球閥 QDY9H41F

主要技術數據

1、閥體
形式：直通鑄造或鍛造閥、臺灣三片式球閥、
超短型對夾式球閥
公稱通徑：15-300mm
公稱壓力：PN1.6、4.0、6.4MPa、31.5MPa（定制）
連接形式：法蘭式按JB78-59、JB79-59
材 料：HT200、ZG25I、ZG1Cr18Ni9、WCB、
ZG0Cr17Ni、12Mo2襯制聚四氟乙烯
上閥蓋：常溫型：-20-+120℃
散熱型：+120℃-+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉紡織填料、耐高溫碳纖維填料
2、閥內組件
閥芯形式：O型閥芯
流量特性：快開型
材料：1Cr18Ni9Ti、Oor17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、硬密封

3、流量特性表

公稱通徑（DN） 不同開度角下的Kv值
開度 10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 35 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2543 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100

4、執行機構

類型：可選PSQ、QSQ、DYR、Ulii系列或3810系列電子式角行程執行機構。
技術參數和性能：請參閱相應執行機構與伺服放大器的說明書，可與大禹公司技術部聯系索取相關資料。

5、使用工況

（1）軟密封球閥適用工況

零件名稱 材??????????料
閥體 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 聚四氟乙烯?PTFE
適用介質 水、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性 介質 醋酸等腐蝕性介質 尿素等 腐蝕性介質
適用溫度 -29～180℃（增強聚四氟乙烯?PTFE）、-29～300℃（對位聚苯?PPL）

（2）硬密封球閥適用工況

零件名稱 材??????????料
閥體 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 特種材料
填料、墊片 柔性石墨
適用介質 泥漿、紙漿、含有固體的流體等 高溫流體、泥漿、紙漿、蒸汽、含有固體的流體等 高溫、高頻、高壓
適用溫度 -29～250℃ -29～350℃ -29～500℃

6、規格參數

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可調動作范圍 0-90°
允許壓差△P 小于公稱壓力（1.6MPa）
泄漏量Q 按API598標準測試??無泄漏
環境溫度℃ -20～60℃
基本誤差 ±2.5%
回差 ±2.5%
死區 1%
可調范圍 250：1 350：1
配用執行機構 Ulli-05?Ulli-10 DYR-05?DYR-10?DYR-20， Ulli-25 DYR-20，DYR-40、 Ulli-50 DYR-40、60 Ulli-100 DYR-100

外形尺寸

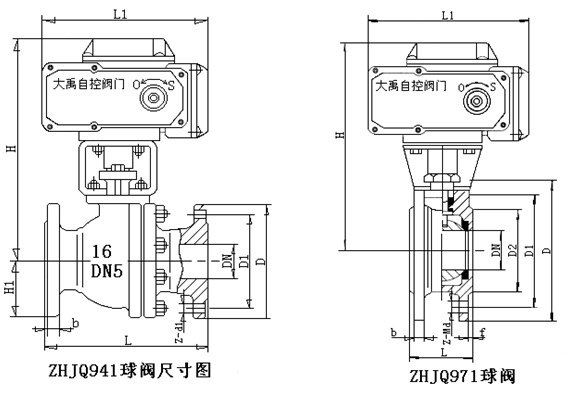

1、ZHJQ941型電動球閥外形尺寸

公稱通徑DN L D H L1 D1 b Z-d1 H1 L2
壓力 1.6/2.5/4.0 1.6/2.5/4.0 ? ? 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 ? ?
15 130/130/140 95 275 160 65 14/16/16 4-14 48 208
20 140/140/150 105 280 160 75 14/16/16 4-14 53 208
25 150/150/165 115 287 196 85 14/16/16 4-14 58 208
32 165/165/180 135 384 196 100 16/18/18 4-18 68 208
40 180/180/200 145 312 196 110 16/18/18 4-18 73 208
50 200/200/220 160 325 196 125 16/20/20 4-18 80 208
65 220/220/250 180 335 255 145 18/22/22 4-18/8-18/8-18 90 256
80 250/250/280 195 365 255 160 20/22/22 8-18 98 256
100 280/280/320 215/230/230 400 255 180/190/190 20/24/24 8-18/8-23/8-23 120 256
125 320/320/360 245/270/270 420 255 210/220/220 24/28/30 8-23/8-25/8-25 140 256
150 360/360/400 280/300/300 440 255 240/250/250 24/28/30 8-23/8-25/8-25 167 256
200 400/400/550 335/360/375 470 255 295/310/320 26/34/38 12-23/12-25/12-30 210 256
250 630?750 405?470 545 310 ? ? ? ? ?
300 750?870 460?530 580 310 ? ? ?

2、ZHJQ971超短型電動球閥外形尺寸

公稱通徑DN L H D D1 D2 ｂ ｆ L1 Z-md
15 35 275 90 65 45 14/16 2 160 4/m12
20 38 280 100 75 55 14/16 2 160 4/m12
25 42 287 110 85 65 14/16 2 160 4-m12
32 50 297 130 100 78 16/18 2 196 4-m16
40 60 312 145 110 85 16/18 3 196 4-m16
50 70 325 160 125 100 16/20 3 196 4/8-m16
65 95 335 180 145 120 18/22 3 255 4/8-m16
80 118 365 190 160 135 20/22 6 255 8-m16
100 140 400 215/230 210/220 155/160 20/28 3 255 8-m16/20
125 175/195 420 245/270 210/220 185/188 24/28 3 255 8-m16/24
150 210/260 440 280/300 240/250 210/218 24/28 3 255 8-m20/24

注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa

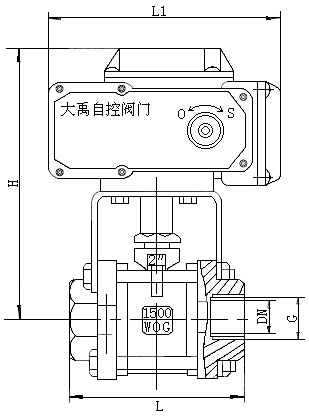

3、ZHJQ911型三塊式電動球閥外形尺寸

公稱通徑DN G L H L1
15 1/2″ 75 275 160
20 3/4 80 280 160
25 1 90 287 160
32 1¼ 40 297 196
40 1½ 120 312 196
50 2 140 325 196

外形尺寸

1、ZHJQ941型電動球閥外形尺寸

公稱通徑DN L D H L1 D1 b Z-d1 H1 L2
壓力 1.6/2.5/4.0 1.6/2.5/4.0 ? ? 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 ? ?
15 130/130/140 95 275 160 65 14/16/16 4-14 48 208
20 140/140/150 105 280 160 75 14/16/16 4-14 53 208
25 150/150/165 115 287 196 85 14/16/16 4-14 58 208
32 165/165/180 135 384 196 100 16/18/18 4-18 68 208
40 180/180/200 145 312 196 110 16/18/18 4-18 73 208
50 200/200/220 160 325 196 125 16/20/20 4-18 80 208
65 220/220/250 180 335 255 145 18/22/22 4-18/8-18/8-18 90 256
80 250/250/280 195 365 255 160 20/22/22 8-18 98 256
100 280/280/320 215/230/230 400 255 180/190/190 20/24/24 8-18/8-23/8-23 120 256
125 320/320/360 245/270/270 420 255 210/220/220 24/28/30 8-23/8-25/8-25 140 256
150 360/360/400 280/300/300 440 255 240/250/250 24/28/30 8-23/8-25/8-25 167 256
200 400/400/550 335/360/375 470 255 295/310/320 26/34/38 12-23/12-25/12-30 210 256
250 630?750 405?470 545 310 ? ? ? ? ?
300 750?870 460?530 580 310 ? ? ?

2、ZHJQ971超短型電動球閥外形尺寸

公稱通徑DN L H D D1 D2 ｂ ｆ L1 Z-md
15 35 275 90 65 45 14/16 2 160 4/m12
20 38 280 100 75 55 14/16 2 160 4/m12
25 42 287 110 85 65 14/16 2 160 4-m12
32 50 297 130 100 78 16/18 2 196 4-m16
40 60 312 145 110 85 16/18 3 196 4-m16
50 70 325 160 125 100 16/20 3 196 4/8-m16
65 95 335 180 145 120 18/22 3 255 4/8-m16
80 118 365 190 160 135 20/22 6 255 8-m16
100 140 400 215/230 210/220 155/160 20/28 3 255 8-m16/20
125 175/195 420 245/270 210/220 185/188 24/28 3 255 8-m16/24
150 210/260 440 280/300 240/250 210/218 24/28 3 255 8-m20/24

注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa

3、ZHJQ911型三塊式電動球閥外形尺寸

公稱通徑DN G L H L1
15 1/2″ 75 275 160
20 3/4 80 280 160
25 1 90 287 160
32 1¼ 40 297 196
40 1½ 120 312 196
50 2 140 325 196

主要技術數據

1、閥體
形式：直通鑄造或鍛造閥、臺灣三片式球閥、
超短型對夾式球閥
公稱通徑：15-300mm
公稱壓力：PN1.6、4.0、6.4MPa、31.5MPa（定制）
連接形式：法蘭式按JB78-59、JB79-59
材 料：HT200、ZG25I、ZG1Cr18Ni9、WCB、
ZG0Cr17Ni、12Mo2襯制聚四氟乙烯
上閥蓋：常溫型：-20-+120℃
散熱型：+120℃-+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉紡織填料、耐高溫碳纖維填料
2、閥內組件
閥芯形式：O型閥芯
流量特性：快開型
材料：1Cr18Ni9Ti、Oor17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、硬密封

3、流量特性表

公稱通徑（DN） 不同開度角下的Kv值
開度 10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 35 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2543 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100

4、執行機構

類型：可選PSQ、QSQ、DYR、Ulii系列或3810系列電子式角行程執行機構。
技術參數和性能：請參閱相應執行機構與伺服放大器的說明書，可與大禹公司技術部聯系索取相關資料。

5、使用工況

（1）軟密封球閥適用工況

零件名稱 材??????????料
閥體 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 聚四氟乙烯?PTFE
適用介質 水、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性 介質 醋酸等腐蝕性介質 尿素等 腐蝕性介質
適用溫度 -29～180℃（增強聚四氟乙烯?PTFE）、-29～300℃（對位聚苯?PPL）

（2）硬密封球閥適用工況

零件名稱 材??????????料
閥體 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 特種材料
填料、墊片 柔性石墨
適用介質 泥漿、紙漿、含有固體的流體等 高溫流體、泥漿、紙漿、蒸汽、含有固體的流體等 高溫、高頻、高壓
適用溫度 -29～250℃ -29～350℃ -29～500℃

6、規格參數

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可調動作范圍 0-90°
允許壓差△P 小于公稱壓力（1.6MPa）
泄漏量Q 按API598標準測試??無泄漏
環境溫度℃ -20～60℃
基本誤差 ±2.5%
回差 ±2.5%
死區 1%
可調范圍 250：1 350：1
配用執行機構 Ulli-05?Ulli-10 DYR-05?DYR-10?DYR-20， Ulli-25 DYR-20，DYR-40、 Ulli-50 DYR-40、60 Ulli-100 DYR-100
