ZDY-32氣動

下一條：ZDY-100帶手動 上一條：ZDY-25配智能定位器

產品簡介

產品名稱：ZJHP（M）系列氣動薄膜調節閥
類型：氣動薄膜
公稱通徑：DN20-DN300
公稱壓力：1.6-6.4Mpa
溫度范圍：40℃～+450℃
材料：HT200、ZG25I、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、鉻鉬鋼（1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、鈦Ti）
關鍵詞：氣動調節閥精小型調節閥氣動薄膜調節閥DY5100

主要技術參數

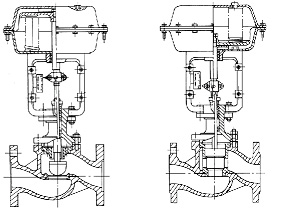

1、閥體、閥內件
閥體形式：直通單座（套筒）
閥芯形式：上導單座（套筒）
公稱通徑：DN20～300mm
公稱壓力：PN1.6、4.0、6.4MPa
閥體、閥蓋：HT200、ZG25I、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、鉻鉬鋼（1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、鈦Ti）
閥內件：1Cr18Ni9（需要特殊材料或硬化處理可與廠方商洽）
填料：聚四氟乙烯、柔性石墨
膜片：丁晴橡膠夾增強滌綸積物
壓縮彈簧：60Si2Mn
推桿：2Cr13
膜蓋：A3
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9不銹鋼石棉纏繞墊片、聚四氟乙烯、柔性石墨
壓縮彈簧：60Si2Mn

執行機構型號
ZH?-11
 ZH??-22 ZH??-23 ZH??-34 ZH??-45 ZH??-56
額定行程 10 16 25 40 60 100
公稱通徑mm G3/4″ 20 25 40 50 65 80 100 125 150 200 250 300
閥座直徑 3/4/5/6/7/8 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 單座 直線 0.08/0.02 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 940 1200
等百分比 0.20/0.32 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 850 1050
0.50/0.80 　 　 　 6.9 11 17.6 27.5 44 69 110 176 275 400 630 1000 1600
套筒 直線 　 　 　 　 6.3 10 16 25 40 63 100 160 250 360 570 900 1440
可調范圍 單座30﹕1、套筒30﹕1、50﹕1
公稱壓力Mpa 1.6、4.0、6.4
閥芯形式
單座：金屬閥座：IV級，小于額定流量的10ˉ4?軟閥座：IV級，小于額定流量10ˉ7；套筒：單密封—單座套筒式柱塞型閥芯；雙密封—雙座套筒式柱塞型閥芯
流量特性 直線、等百分比、快開特性
作用形式 氣開式、氣關式
工作溫度 普通型：?40～200°C，散熱片型：200～450°C
信號范圍（Kpa） 20～100、40～200、80～240、段福：20～60、60～100
氣源壓力（Mpa） 0.25～0.4
接管尺寸 內螺紋M10×1
測試適用的填料為聚四氟乙烯 泄漏量
單座：金屬閥座：IV級，小于額定流量的10ˉ4?軟閥座：IV級，小于額定流量10ˉ7；套筒：單密封IV級，小于額定流量的10ˉ4；雙密封III級，小于額定流量的10ˉ3?（符合GB4213-92標準）
回差
單座：不帶定位器的3%、帶定位器的1%；套筒：不帶定位器小于全行程的3%、帶定位器小于全行程的11%
基本誤差
單座：不帶定位器的±5%，帶定位器的1%；套筒：不帶定位器小于全行程的±5%，帶定位器小于全行程的1%
死區
單座：不帶定位器的3%，帶定位器的1%；套筒：不帶定位器小于全行程的3%、帶定位器小于全行程的1%
法蘭標準
符合JB78-59、JB79-59，可按JB79.1-94、JB79.2-94、ANSI、DIN等標準訂貨生產
執行機構
ZHA(B)型多彈簧氣動薄膜執行機構、ZSL型直行程氣動活塞式執行機構
可配附件
電氣閥門定位器、電磁閥、空氣過濾減壓閥、限開關、閥位反饋器、緊急動作裝置、手輪機構等

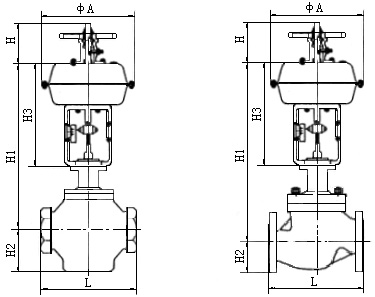

外形尺寸和重量

型號 ΦA（mm） H3（mm） 重量（Kg）
ZH?-11 236 190 6
ZH?-22 285 280 12
ZH?-23 285 307 16
ZH?-34 360 398 22
ZH?-45 470 530 35
ZH?-56 574 756 48

氣動調節閥外形尺寸表

公稱 ? A L H3 H
H1
 H2 重量Kg (參考)
通徑 DN PN6 PN16 PN 40 PN 64
常溫
中溫
 PN 6 PN 16 PN 40 PN 64 PN6 PN16 PN40 PN64
G3/4″
 236 120 120 120 190 120 253 280 31 31 31 ? 11 12
20 ? ? 285 181 194 206 280 142 398.5 548.5 45 52.5 52.5 65 19 23
25 184 197 210 410.5 560.5 50 57.5 57.5 70 20 24
32 200 210 220 412 572 60 70 70 77.5 24 32
40 222 235 251 307 455 620 65 72.5 72.5 85 26 35
50 254 267 286 457.5 627.5 70 80 80 90 30 40
65 ? 360 276 292 311 398 155 610 790 80 92.5 92.5 102.5 47 66
80 298 317 337 622 807 95 98 98 107.5 55 78
100 352 368 394 640 850 105 110 117.5 125 65 99
125 470 420 442 477 530 220 864 1084 120 125 135 147.5 88 120
150 451 473 508 870 1130 132.5 142.5 150 172.5 102 145
200 600 610 650 890 1150 160 170 187.6 207.5 140 184
250 574 730 730 775 756 294 950 1250 187.5 202.5 225 235 160 205
300 745 850 900 1020 1370 220 230 257.5 265 190 238
350 889 927 972 1045 1400 250 260 287.5 300 220 270

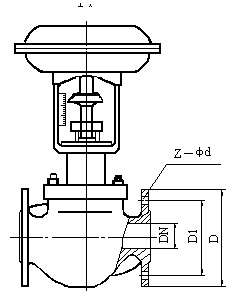

法蘭連接尺寸

本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、GB9115.19-88，PN64符合JB79-59。此連接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》，JB79-59《鑄鋼法蘭》中的連接尺寸基本一致，可以套用，安裝時不影響和老產品的更換。

氣動調節閥法蘭連接尺寸表

公稱通徑DN D D1 Z—φd
15 95 65 4—φ14
20 105 75 4—φ14
25 115 85 4—φ14
32 135 100 4—φ18
40 145 110 4—φ18
50 160 125 4—φ18
65 180 145 4—φ18
80 195 160 8—φ18
100 215 180 8—φ18
125 245 210 8—φ18
150 280 240 8—φ23
200 335 295 12—φ23
250 405 355 12—φ26
300 460 410 12—φ26

外形尺寸和重量

型號 ΦA（mm） H3（mm） 重量（Kg）
ZH?-11 236 190 6
ZH?-22 285 280 12
ZH?-23 285 307 16
ZH?-34 360 398 22
ZH?-45 470 530 35
ZH?-56 574 756 48

氣動調節閥外形尺寸表

公稱 ? A L H3 H
H1
 H2 重量Kg (參考)
通徑 DN PN6 PN16 PN 40 PN 64
常溫
中溫
 PN 6 PN 16 PN 40 PN 64 PN6 PN16 PN40 PN64
G3/4″
 236 120 120 120 190 120 253 280 31 31 31 ? 11 12
20 ? ? 285 181 194 206 280 142 398.5 548.5 45 52.5 52.5 65 19 23
25 184 197 210 410.5 560.5 50 57.5 57.5 70 20 24
32 200 210 220 412 572 60 70 70 77.5 24 32
40 222 235 251 307 455 620 65 72.5 72.5 85 26 35
50 254 267 286 457.5 627.5 70 80 80 90 30 40
65 ? 360 276 292 311 398 155 610 790 80 92.5 92.5 102.5 47 66
80 298 317 337 622 807 95 98 98 107.5 55 78
100 352 368 394 640 850 105 110 117.5 125 65 99
125 470 420 442 477 530 220 864 1084 120 125 135 147.5 88 120
150 451 473 508 870 1130 132.5 142.5 150 172.5 102 145
200 600 610 650 890 1150 160 170 187.6 207.5 140 184
250 574 730 730 775 756 294 950 1250 187.5 202.5 225 235 160 205
300 745 850 900 1020 1370 220 230 257.5 265 190 238
350 889 927 972 1045 1400 250 260 287.5 300 220 270

法蘭連接尺寸

本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、GB9115.19-88，PN64符合JB79-59。此連接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》，JB79-59《鑄鋼法蘭》中的連接尺寸基本一致，可以套用，安裝時不影響和老產品的更換。

氣動調節閥法蘭連接尺寸表

公稱通徑DN D D1 Z—φd
15 95 65 4—φ14
20 105 75 4—φ14
25 115 85 4—φ14
32 135 100 4—φ18
40 145 110 4—φ18
50 160 125 4—φ18
65 180 145 4—φ18
80 195 160 8—φ18
100 215 180 8—φ18
125 245 210 8—φ18
150 280 240 8—φ23
200 335 295 12—φ23
250 405 355 12—φ26
300 460 410 12—φ26

主要技術參數

1、閥體、閥內件
閥體形式：直通單座（套筒）
閥芯形式：上導單座（套筒）
公稱通徑：DN20～300mm
公稱壓力：PN1.6、4.0、6.4MPa
閥體、閥蓋：HT200、ZG25I、ZG1Cr18Ni9、ZGOCr17Ni12Mo2、鉻鉬鋼（1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、鈦Ti）
閥內件：1Cr18Ni9（需要特殊材料或硬化處理可與廠方商洽）
填料：聚四氟乙烯、柔性石墨
膜片：丁晴橡膠夾增強滌綸積物
壓縮彈簧：60Si2Mn
推桿：2Cr13
膜蓋：A3
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9不銹鋼石棉纏繞墊片、聚四氟乙烯、柔性石墨
壓縮彈簧：60Si2Mn

執行機構型號
ZH?-11
 ZH??-22 ZH??-23 ZH??-34 ZH??-45 ZH??-56
額定行程 10 16 25 40 60 100
公稱通徑mm G3/4″ 20 25 40 50 65 80 100 125 150 200 250 300
閥座直徑 3/4/5/6/7/8 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 單座 直線 0.08/0.02 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 940 1200
等百分比 0.20/0.32 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 850 1050
0.50/0.80 　 　 　 6.9 11 17.6 27.5 44 69 110 176 275 400 630 1000 1600
套筒 直線 　 　 　 　 6.3 10 16 25 40 63 100 160 250 360 570 900 1440
可調范圍 單座30﹕1、套筒30﹕1、50﹕1
公稱壓力Mpa 1.6、4.0、6.4
閥芯形式
單座：金屬閥座：IV級，小于額定流量的10ˉ4?軟閥座：IV級，小于額定流量10ˉ7；套筒：單密封—單座套筒式柱塞型閥芯；雙密封—雙座套筒式柱塞型閥芯
流量特性 直線、等百分比、快開特性
作用形式 氣開式、氣關式
工作溫度 普通型：?40～200°C，散熱片型：200～450°C
信號范圍（Kpa） 20～100、40～200、80～240、段福：20～60、60～100
氣源壓力（Mpa） 0.25～0.4
接管尺寸 內螺紋M10×1
測試適用的填料為聚四氟乙烯 泄漏量
單座：金屬閥座：IV級，小于額定流量的10ˉ4?軟閥座：IV級，小于額定流量10ˉ7；套筒：單密封IV級，小于額定流量的10ˉ4；雙密封III級，小于額定流量的10ˉ3?（符合GB4213-92標準）
回差
單座：不帶定位器的3%、帶定位器的1%；套筒：不帶定位器小于全行程的3%、帶定位器小于全行程的11%
基本誤差
單座：不帶定位器的±5%，帶定位器的1%；套筒：不帶定位器小于全行程的±5%，帶定位器小于全行程的1%
死區
單座：不帶定位器的3%，帶定位器的1%；套筒：不帶定位器小于全行程的3%、帶定位器小于全行程的1%
法蘭標準
符合JB78-59、JB79-59，可按JB79.1-94、JB79.2-94、ANSI、DIN等標準訂貨生產
執行機構
ZHA(B)型多彈簧氣動薄膜執行機構、ZSL型直行程氣動活塞式執行機構
可配附件
電氣閥門定位器、電磁閥、空氣過濾減壓閥、限開關、閥位反饋器、緊急動作裝置、手輪機構等
